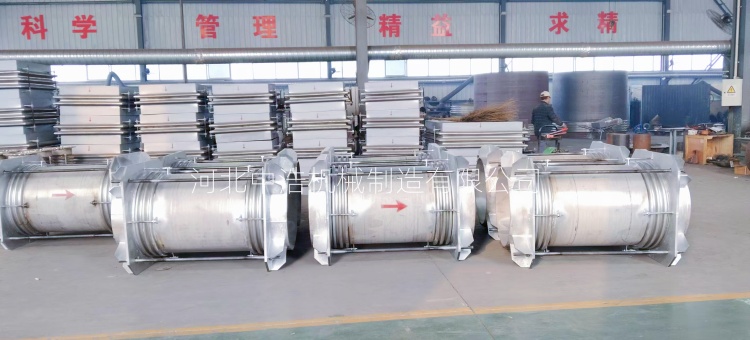

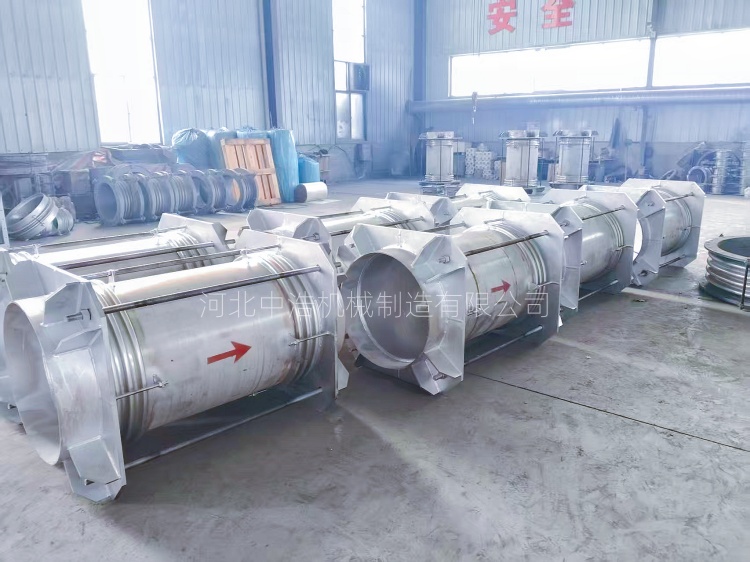

横向大拉杆波纹膨胀节多个组件组成，包含核心部件波纹管,大拉杆核心受力件，连接两段波纹管的中间接管，连接法兰端管，加强圈受力环板，导流筒以及限位螺母等综合构成，具体可按照工况定制。







       横向大拉杆波纹管可以管道横向位移，少量轴向，角向位移。主要功能弹性变形，补偿热胀冷缩，减振降噪等功能 。主要受力件大拉杆主要承受平衡内压推力，防止管道防拉脱，保持整体稳定性。中间接管形成横向补偿空间，连接两端波纹管，传递位移保持对称变形，中间接管越长，则横向补偿量越大。还有端管连接法兰，与管道对称，起到密封/传力/安装固定等作用。还有特殊工况要求加强圈及受力环板，大口径/高压工况必要，主要负责把内推力传递给拉杆，防止端部变形/保护法兰/提高刚度等。限位螺母作为出厂预紧定位，防止运输变形，不能拧死/拆掉。内部导流筒主要起到保护波纹管，减阻，防冲刷作用，防止介质直接冲刷波峰，降低磨损，延长寿命，并注有流向标识，按照流向标识安装。
