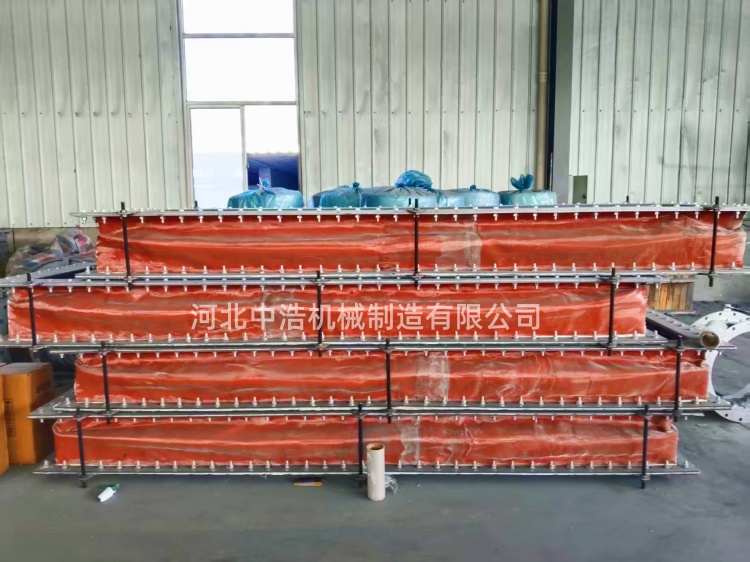

纤维织物补偿器又称非金属补偿器，在制作中不同厂家工艺有着大差异，河北中浩机械尤其注意框架结构及尺寸精度，尤其蒙皮装配技巧，再者内部及保温棉铺设，重要是坚持材料选择。







      纤维织物补偿器框架结构制作重点（决定寿命与不漏）， 框架平面度切记严控，法兰/压条接触面不平、翘曲、焊后变形 → 直接导致局部撕裂、漏烟漏风。焊后校正、机加工或打磨找平，平面度≤2mm/m. 框架棱角切记倒圆角，确使直角、毛刺、焊瘤 → 蒙皮被割破、应力集中撕裂，所有内角≥R5mm，无尖锐点。还需确保框架尺寸精度，左右不对称、间隙不均 → 蒙皮受力不均，局部拉裂， 周长误差≤±3mm，间隙均匀 。焊接质量是关键，无虚焊、夹渣、变形 → 运行后框架开裂、整体失效，确认满焊、无焊瘤、无气孔。蒙皮组装技巧蒙皮（纤维织物）制作与装配重点，多层结构复合切记平整无褶，无褶皱 → 局部过热烧蚀、磨破，铺层拉紧均匀、无叠皱、无气泡。尤其注意接缝搭接方向与工艺，逆气流、搭接不足、粘接不牢 → 开裂、漏烟，顺烟气流向搭接，搭接≥50mm，高温线缝合+密封胶。严禁蒙皮受拉伸安装，- 强行拉平、硬拽 → 运行热胀后直接拉断，预留合理松弛量（一般10~20mm，按补偿量定）。





      材料选择是关键，严禁残料、薄型替代料，- 厚度不足 → 强度不够，易撕裂。保温与内部结构重点（防烧蚀、防抽瘪）， 保温棉切记填充饱满均匀，确使无空穴、松散 → 局部超温烧穿蒙皮，高密度岩棉/硅酸铝压实、无空隙，还需设防抽瘪挡板/导流筒，避免无导流 → 粉尘冲刷+负压吸瘪 → 蒙皮破裂，注意内护板连续、光滑、无锐角避免划伤蒙皮。
