波纹管补偿器波形及特点
波纹管补偿器截面形状差异各异，U型波纹（常用、Ω型（马蹄形/圆弧形加强波）、矩形波/梯形波等，不同波形特点和使用工况各异，波纹层数也有差异，波高、波距、波数都有这大差异。

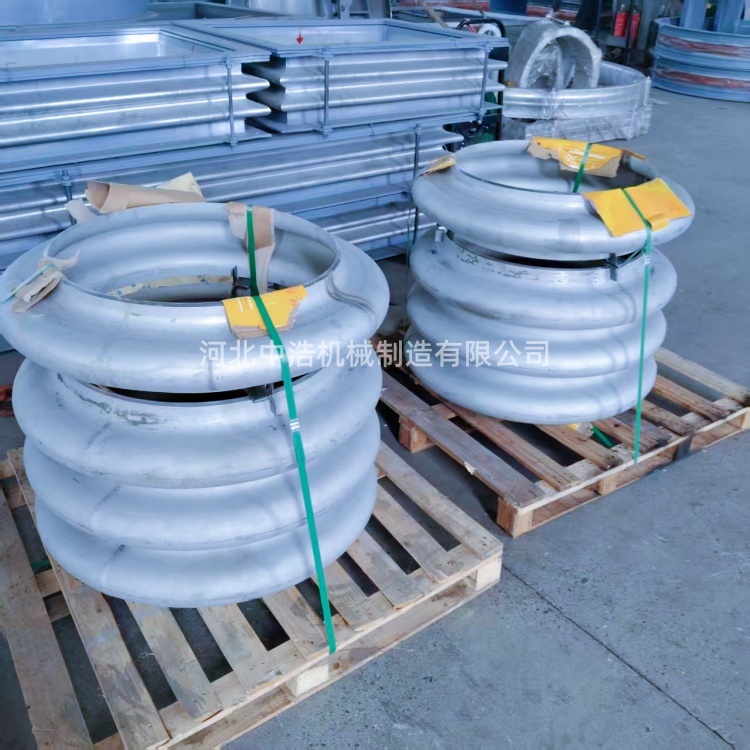

U型波纹结构：圆弧过渡、U形圆润波谷波峰，特点：柔性好、疲劳寿命高、伸缩量大、应力分布均匀，适用：热力管道、化工、水暖、通用绝大多数补偿器， 短板：承压一般，超高压不如Ω型。而Ω型（马蹄形/圆弧形加强波）， 结构：波峰更圆厚、波谷曲率小，整体像Ω， 特点：抗内压突出强、刚性大、不易失稳，补偿量偏小，适用：高压、高温、蒸汽管网、压力容器接管。短板：柔性差、疲劳次数低于U型。

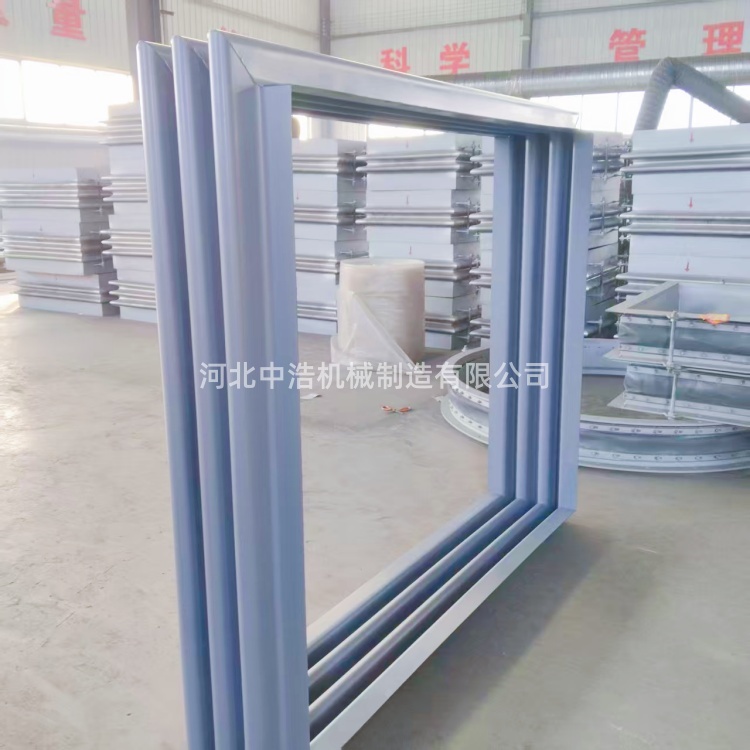

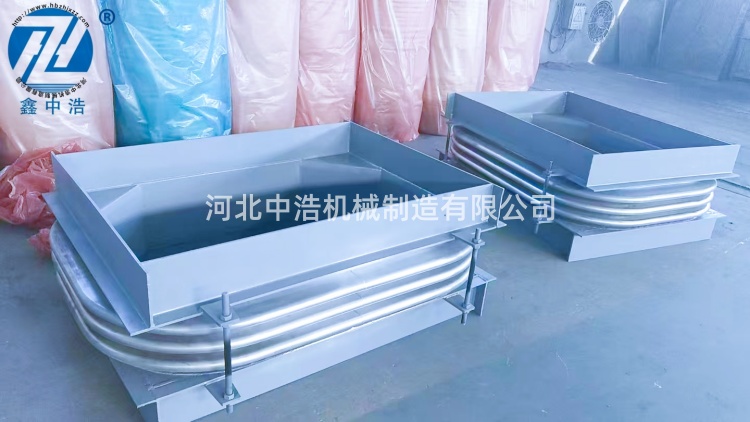

矩形波/梯形波结构：直边+圆角，梯形截面， 特点：刚度大、横向稳定性好，适用：矩形风道、烟风管道非金属/金属矩形补偿器。按波纹层数差异（单层 / 多层），单层波纹 结构：单张钢板成型， 特点：造价低、刚度大、耐腐好；补偿量小、抗震差、易疲劳， 适用：低压、常温、位移小、通风给排水，多层波纹（2层/3层居多），结构：多层薄壁不锈钢叠合成型。- 特点：柔性突出强、补偿量大，减震降噪、抗疲劳寿命翻倍. 内层耐介质腐蚀，外层承压防护，适用：高温高压、蒸汽、油品、化工腐蚀介质、振动大的泵口管路， 关键：同口径同压力，多层比单层伸缩量大很多。
