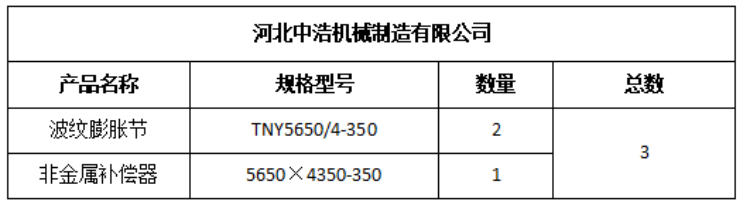

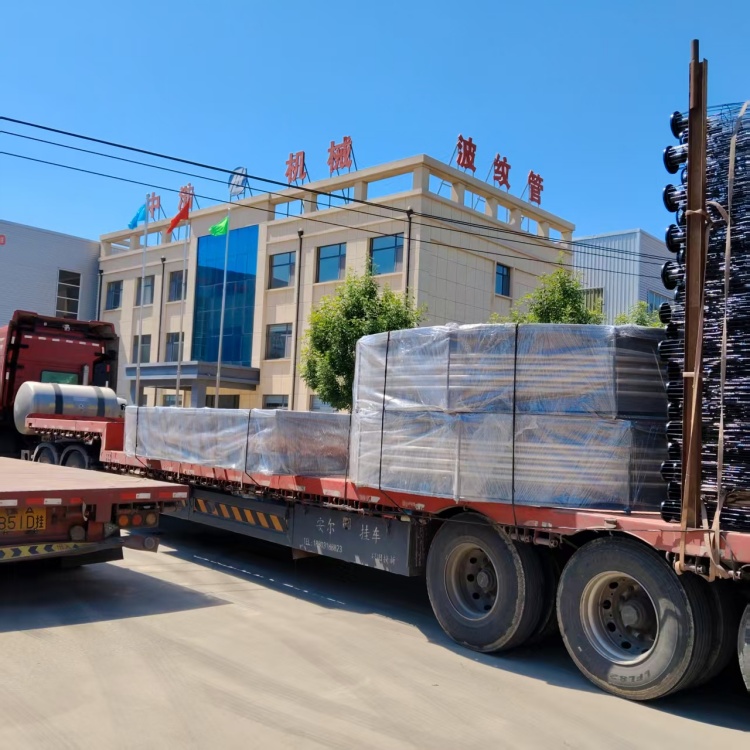

尊敬的张经理您好，感谢您对河北中浩 产品信任与选择。很高兴通知您，您在河北中浩订购金属波纹补偿器、非金属膨胀节等产品， 已经完成生产、检验、包装等全部工作，请您做好收货准备，到货后及时查验。







          如何预防大口径补偿器失稳，一种柱失稳（大口径高频故障），波纹管整体轴线侧弯、呈S形弯曲；诱因：波数多、长度大、无导向、侧向弯矩、内压推力。判定：加压后波纹管中部横向偏移、波距左右不均。另一种平面失稳，单波/局部波纹翘曲、波峰塌陷；诱因：单层薄壁、波高过大、压缩过量、高压、无加强环。判定：加压波距变化率＞15%（无加强波纹管）即失效。







        从源头防失稳（制造端），波纹管本体加强（抑制平面失稳），Ω型波纹优先替代U型：环向刚度大幅提升，抗波峰塌陷，大口径烟道、高温管道标配。多层复合波纹管：2~4层薄壁叠加，同等承压下刚性远高于单层，降低平面屈曲风险。波峰内置支撑均衡环：每个波峰内部加装金属支撑环，约束波纹径向变形，高压大口径强制配置。内外加强环结构：波纹管两端、中间分段焊接刚性加强圈，缩短自由屈曲长度，降低长径比。 严控波数：单段波纹管总波数不宜＞12波；大补偿量改用复式双波（中间管分隔），拆分长波纹管，杜绝长杆柱失稳。 内置导向限位结构（根治柱失稳）。 全长导流筒（核心标配）导流筒伸入波纹管内部，径向间隙控制5~8mm，全程约束波纹管径向偏移，同时防介质冲刷、减振；介质流速＞8m/s切记加厚导流筒（≥3mm）。外置限位拉杆/导向螺， 轴向限位：控制相比大压缩/拉伸量，防止过度压缩引发平面失稳；径向导向螺杆：沿圆周均布4~8根，限制波纹管侧向偏移，大口径高温膨胀节切记；压力平衡型膨胀节自带中间导向筒，分段约束两段波纹管，杜绝长柱失稳。中间支撑管（复式膨胀节）两段波纹管中间刚性接管，把长波纹管拆成两段短波纹管，大幅降低单段长径比，柱失稳临界压力提升2倍以上。选型结构规避失稳风险（优先选），直管压力平衡型：自带平衡波纹管抵消内压推力，波纹管不受轴向压杆载荷，柱失稳概率相比低；蒸汽、高温大管线优先选。铰链/万向铰链型：靠铰链承受弯矩，波纹管只吸收角位移，不承受侧向力，避免侧弯失稳；烟道、风机进出口常用。 禁止大口径单用普通单波轴向型（无中间管、无平衡结构，长径比过大极易柱失稳）。
