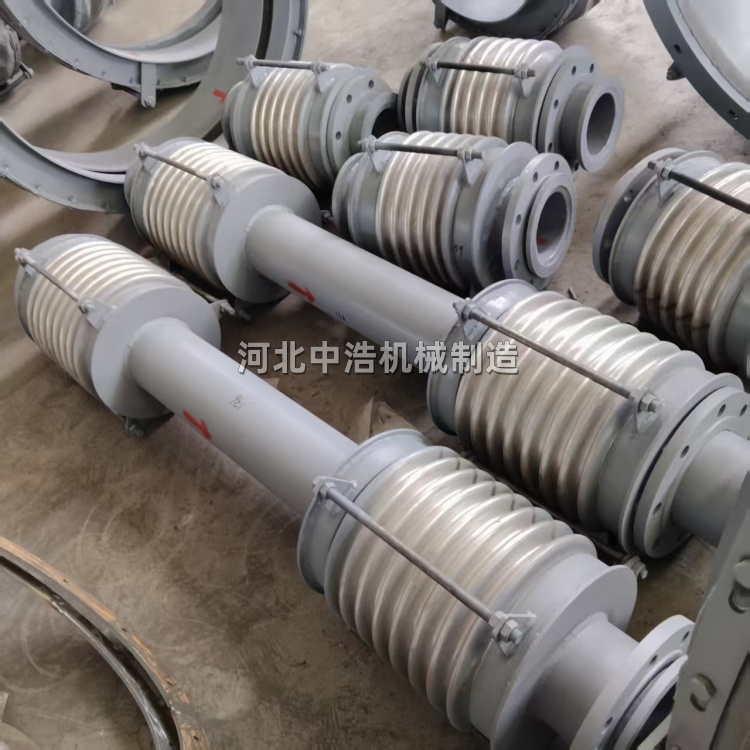

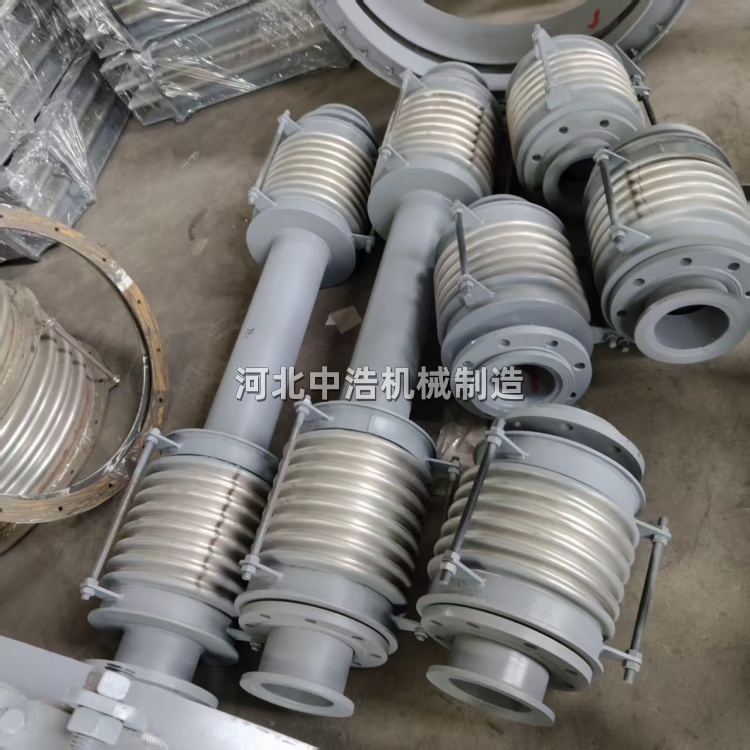

松套法兰煤粉管道专用膨胀节由核心多层不锈钢波纹管（304/321/1Cr18Ni9Ti），耐磨导流筒（煤粉常用，加厚耐磨钢板，流向标识），两端端管+翻边环（焊环），碳钢松套法兰可自由旋转套在焊环外部，法兰不接触介质。 限位拉杆组件：限制过大补偿量，吸收压力推力，不承受管道自重。密封垫片：高温金属缠绕垫片/柔性石墨复合垫片组成。适用：电厂一次风煤粉管道，两端松套活套法兰连接，可吸收轴向、横向、角向三维复合位移；区别常规接管对焊煤粉膨胀节，用于设备法兰接口、改造项目，现场不用动火焊接膨胀节本体，产品执行标准：GB/T12777‑2019。







       松套法兰三维煤粉膨胀节既有优点同时也存在不足，优点是 现场不用焊接膨胀节本体，改造项目、设备接口安装便捷；法兰可以自由旋转，螺栓孔轻松对正，大口径降低施工难度。介质只接触端管、波纹管、焊环，外部碳钢法兰不受煤粉腐蚀，降低材料成本。后期检修拆卸方便，松开螺栓即可整体拆下膨胀节，不用切割管道。具备三维补偿能力，适配燃烧器复杂热膨胀位移，带耐磨导流筒，防煤粉冲刷磨蚀波纹管。缺点是承压上限低于对焊式煤粉膨胀节，不适合压力＞0.25MPa工况；焊环角焊缝为薄弱位置，交变振动容易出现焊缝开裂泄漏。法兰密封面靠垫片压紧，煤粉管道振动大，长期运行存在螺栓松动、漏粉风险，需要定期巡检复紧螺栓。 不能用来补偿管道安装大错位，错位过大，焊环承受附加弯矩，极易失效。负压工况慎用，负压会压紧法兰密封面，螺栓预紧力切记严格把控。







       安装时需注意垫片安放平整，螺栓十字交叉分次均匀紧固，避免偏载造成局部漏粉。导流筒介质流向箭头，和煤粉流动方向保持一致，装反直接冲刷波纹管快速磨穿。运输限位拉杆：管道固定支架全部施工完成，冷紧/预拉伸到位后，再拆除运输工装，严禁提前拆除。吊装只允许吊法兰/端管部位，严禁吊波纹管波体。 波纹管活动波段不能全包保温，预留变形空间；焊环焊缝做防腐保温。禁止依靠膨胀节强行矫正管道对口偏差，会造成焊环撕裂。水平安装切记按设计做冷紧（偏装）；垂直安装按要求预拉伸。
