铰链补偿器一律不吸收轴向位移，千万不要当作轴向伸缩节使用； 铰链板、销轴承担全部介质压力推力，支架按铰链受力设计，不要按普通轴向补偿器设计支架；安装禁止焊死铰链销轴，却使销轴可以自由转动；介质流速高工况，须加装导流筒，防止冲刷波纹管。

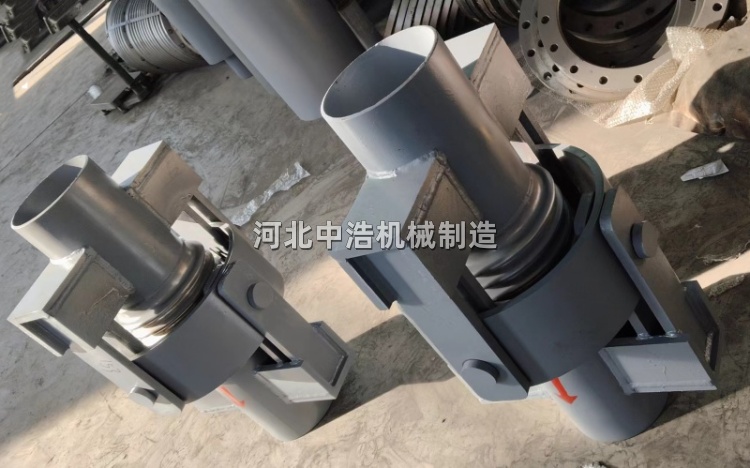

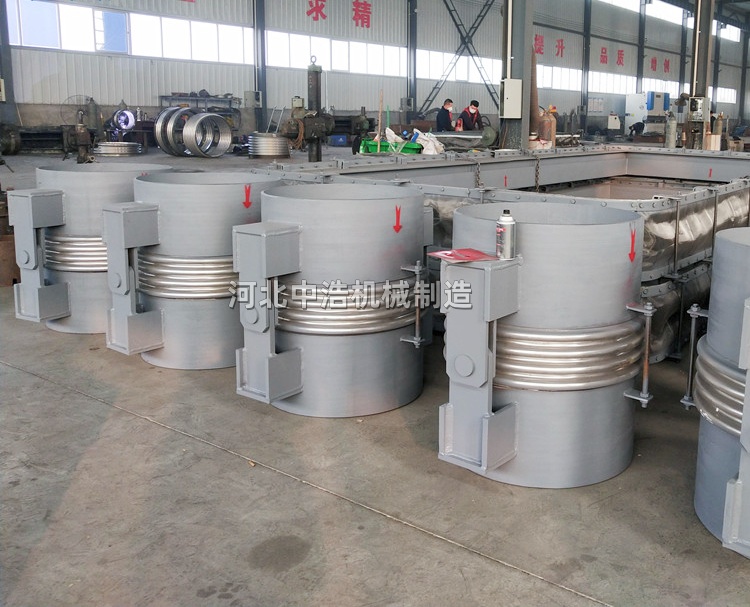

         单式平面铰链（单式铰链）波纹补偿器，由1个波纹管，一对铰链，只允许在一个平面内摆动，只能做角向偏转，不能单独干活，切记两台搭配，才能把角位移转化成管道横向位移。✅优点：价格低，结构简单，抵消内压推力，降低固定支架负荷。❌局限：只认一个转动平面，管道发生空间扭曲位移会损坏。选型提醒：安装铰链转动平面，切记和管道热位移平面重合。

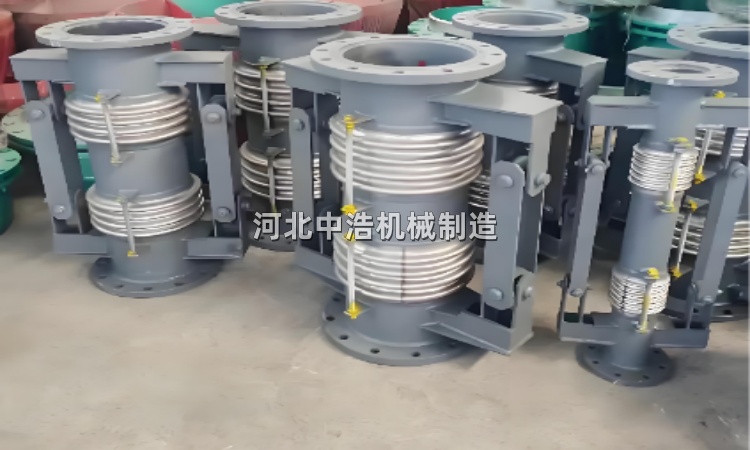

     复式平面铰链（复式铰链）波纹补偿器，两个波纹管中间用接管连起来，两套平面铰链。不需要两台设备配对，一台可以吸收单平面很大的横向位移，常用于L型长管段。⚠️注意：依旧只能在同一个平面摆动，遇到空间三维偏移不能用。

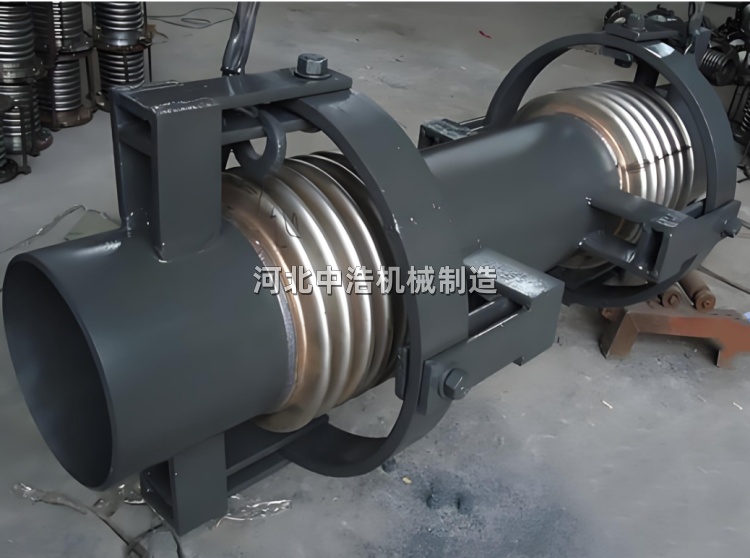

     万向铰链（单式万向铰链）波纹补偿器相比平面铰链多一组垂直铰链+万向环，可以绕两个方向销轴转动，空间任意方向角偏转，解决管道三维、多角度偏移问题，设备进出口、地基沉降管线优先选。⚠️补偿角度有限，不能强行超大角度掰动；铰链销轴需要定期检查转动灵活性。
